Comment choisir le cordon de brassage à fibre optique adapté à votre projet

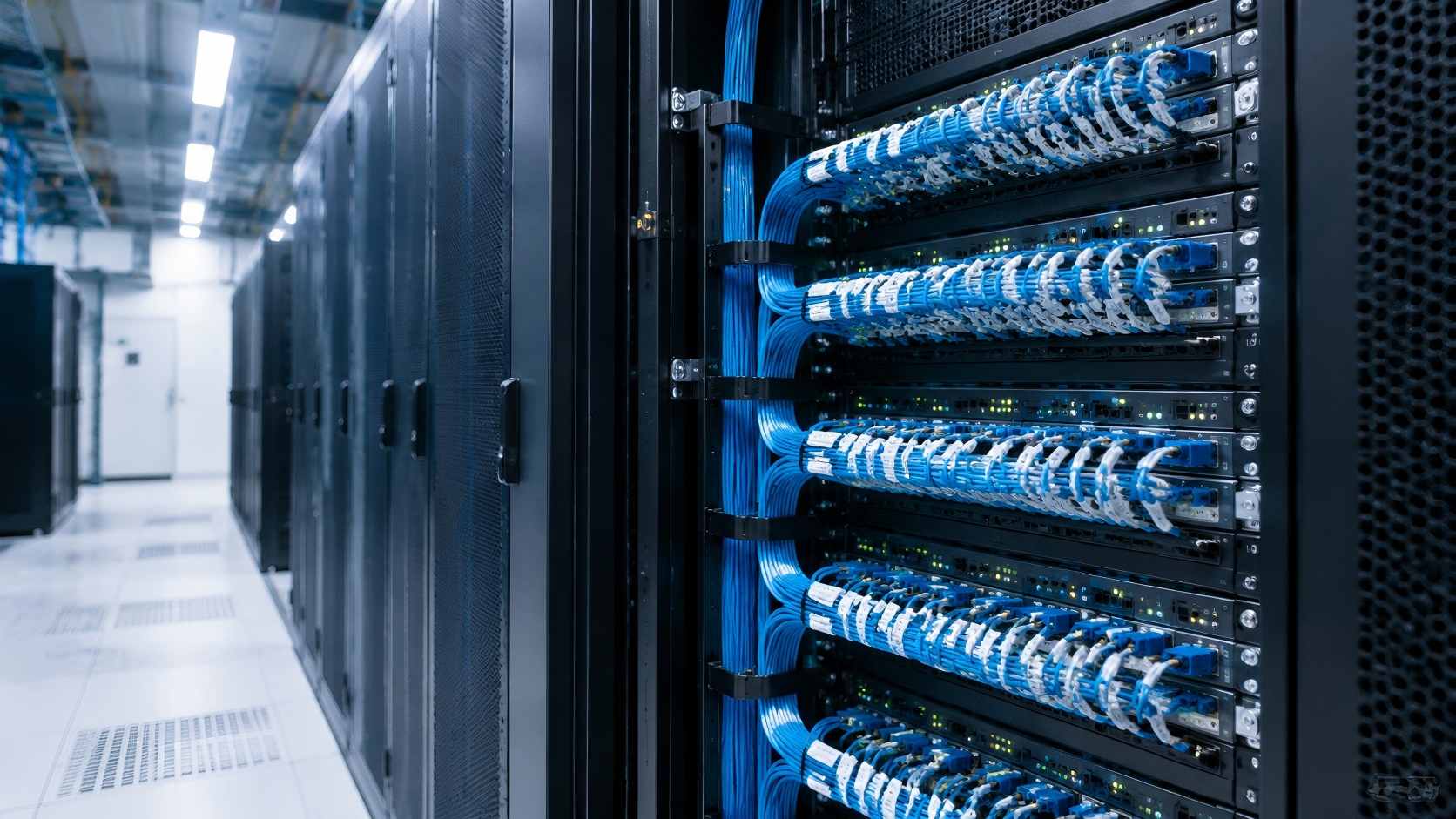

Que vous modernisiez un centre de données haute densité, étendiez un réseau de stockage (SAN) ou déployiez une nouvelle infrastructure FTTX, les performances de l'ensemble de votre réseau dépendent fortement d'un composant essentiel : le cordon de brassage à fibre optiqueBien qu'ils puissent paraître de simples accessoires, les cordons de brassage à fibre optique constituent le système nerveux central de votre infrastructure de télécommunications. Avec la variété de modes, de connecteurs et de gaines disponibles, choisir le mauvais câble peut entraîner une dégradation importante du signal, une augmentation des pertes d'insertion et, au final, des interruptions de service coûteuses. En tant que spécialistes de l'énergie et du stockage réseau, nous sommes là pour vous accompagner dans les étapes essentielles du choix du cordon de brassage à fibre optique idéal pour votre application spécifique.

1. Mode unique vs. Mode multiple : Connaissez votre distance

L'étape fondamentale du choix d'un cordon de brassage consiste à déterminer la section du conducteur et le mode de transmission de la lumière en fonction de la distance de transmission et du débit de données requis. Un mauvais choix entraînera une panne réseau immédiate.

• Mode unique (OS2): Doté d'un cœur très fin (généralement de 9/125 µm) ne laissant passer qu'un seul faisceau lumineux, ce dispositif élimine quasiment toute dispersion modale. Il est ainsi idéal pour les transmissions longue distance (jusqu'à 10 km, voire plus) et est largement utilisé dans les réseaux de télécommunications et les infrastructures réseau de campus.
• Multi-mode (OM3, OM4, OM5): Dotées d'un cœur plus large (50/125 µm) permettant de multiples voies optiques, ces diodes laser subissent une atténuation plus importante sur de longues distances, mais sont parfaitement adaptées aux environnements à courte portée et à haute capacité, tels que les centres de données. Par exemple, les diodes de nouvelle génération Câbles OM5 (généralement vert citron) prennent en charge les protocoles ultra-rapides 40G et 100G utilisant la technologie SWDM (multiplexage par répartition en longueur d'onde courte), permettant une bande passante incroyable sur une seule paire de fibres.

2. Sélectionnez les connecteurs et les types de polissage appropriés

Vos équipements actifs et vos émetteurs-récepteurs détermineront le type de connecteur nécessaire. Les types courants incluent : LC, SC et FCCependant, pour les environnements modernes à haute densité nécessitant une évolutivité rapide, Connecteurs MPO/MTP (prenant en charge 8, 12 ou 24 fibres dans une seule interface) sont la norme absolue.

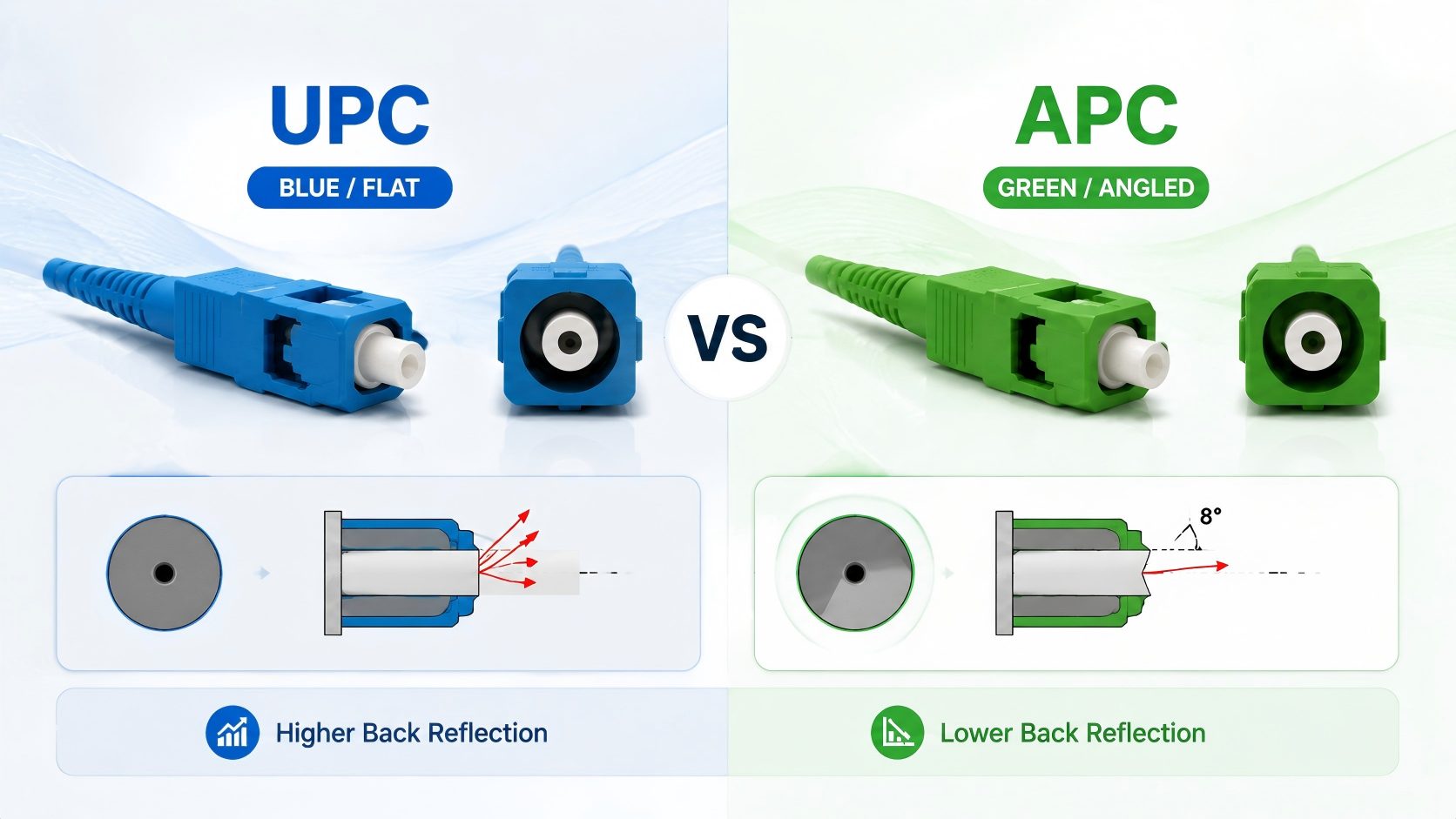

Au-delà de la forme du connecteur, vous devez accorder une attention particulière au polissage de la face d'extrémité, car cela a un impact direct sur la réflexion arrière (perte de retour) :

• UPC (Ultra Contact Physique) : Généralement bleue, elle convient à l'Ethernet standard et à la transmission de données. Sa face d'extrémité est polie et légèrement incurvée.
• APC (Contact physique angulaire) : Généralement de couleur verte, ce type de filtre est conçu avec un angle de 8 degrés afin de minimiser les pertes par réflexion. La lumière réfléchie est dirigée vers la gaine plutôt que directement vers la source. Le filtre APC est indispensable pour les applications sensibles telles que les réseaux FTTx, PON et CATV.

3. Matière de la veste : Priorité à la sécurité

La gaine extérieure ne se contente pas de protéger les fibres de verre internes délicates ; elle garantit la sécurité de vos installations. Si le PVC standard (OFNR) est couramment utilisé, LSZH (faible émission de fumée et zéro halogène) Elle est fortement recommandée pour les déploiements en intérieur et les centres de données. En cas d'incendie (rare), les vestes LSZH dégagent un minimum de fumée et aucun gaz halogène toxique, protégeant ainsi le personnel et les équipements électroniques sensibles contre la corrosion.

4. Structure du câble : simplex, duplex ou en éventail ?

Enfin, il faut examiner comment le câble achemine les signaux. Simplex Les cordons comportent une fibre et un connecteur à chaque extrémité, utilisés principalement pour les émetteurs-récepteurs bidirectionnels (BiDi). Duplex Les câbles comportent deux fibres (généralement côte à côte en forme de 8) pour des opérations simultanées de transmission et de réception. Pour un routage avancé, Éventail (Évasion) Ces câbles utilisent un connecteur multifibre (comme MPO) à une extrémité et le divisent en plusieurs connecteurs duplex (comme LC) à l'autre, permettant ainsi à un port de commutateur haut débit d'alimenter plusieurs serveurs.

Guide de sélection du mode fibre optique (Référence rapide)

En conclusion : la mise à niveau de votre infrastructure exige du matériel précis. Veillez toujours à acheter des câbles pré-terminés et testés en usine, certifiés à faible perte d’insertion, afin de garantir une base réseau robuste.
